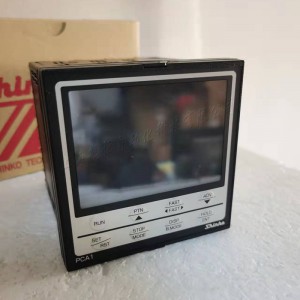

PCA1系列100段可編程調節儀是一種高性能，多功能的通用型單回路控制器，具有自由輸入，模糊抗干擾PID自整定，多組PID參數設定，100段可編程、4路報警輸出、模擬轉換輸出、設定值數字傳輸、RS485或RS232C串行通訊口及時間信號輸出等功能，儀表的精度等級為0.2級，采樣周期125ms。
自由輸入：用戶可自由選擇熱電偶、熱電阻、直流電壓、直流電流的輸入類型。輸入量程可隨意設定。
快速響應、**控制：儀表的基本性能如操作速度，輸入輸出的分辨率和輸入輸出的精度都因儀表內置高性能芯片而得以提高，可任選模糊自整定PID、自整定PID、PD、ON\OFF控制方式，由于采用了日本Shinko***的**控制新算法，加快了超調、欠調的檢測和修正時間，大大的提高了抗超調或欠調，抑制擾動的能力。
控制輸出：可配備雙回路輸出功能，繼電器、無觸點電壓、直流電流或伺服馬達方式任選。
編程功能：儀表具有100段可編程功能，10組，每組成10段，重復次數9999，時間范圍0～100小時/段，等待值±0.0-100.0℃或±0-1000。
串行通訊：儀表具有RS485或RS232C通訊接口，可方便的與工控機組成集散式控制系統或與其他儀表組成小型的閉環控制系統。其設定值傳輸功能可帶31塊低檔儀表組成橫向系統提升低檔儀表的功能。
報警功能：儀表***多可帶有4個報警點，報警的方式可在儀表上隨意設定，同時還有回路異常報警、程序組結束報警等功能可供選擇。
模擬轉換輸出功能：可將實際值、設定值、控制輸出值中任一量模擬轉換為DC 4～20mA 或DC 0～1V傳輸?shù)狡渌O(shè)備，滿足無法進行數字通信的系統要求。
時間信號輸出功能：儀表中含有8路信號輸出（DC24V、50MA）可在程序進行的任一時段打開或關閉該輸出，既在控制溫度、壓力、濕度的同時增加了動作控制，具有簡易PLC之功效。
手動\自動及遠程控制方式切換：儀表具有手動功能，可人為調節輸出值。并在切換過程中實現平穩過渡，不產生擾動，當遠程控制時可方便的進行多種外部操作功能。
選型：
·控制輸出：
+R 繼電器觸點
+S 無觸點電壓SSR
+A 電流DC4～20mA
·傳感器輸入 M：
通過旋轉開關與DIP開關可選擇10種熱電偶（K、J、R、S、B、E、T、C（W/Re5-26）、N、PL-Ⅱ），3種鉑電阻，2種電流（DC 4～20mA、0～20mA）及DC 0～1V電壓
·特選功能：
+A2 報警輸出2（可選擇多種報警的方式）
+LA 回路異常報警
+控制輸出(OUT2)加熱冷卻控制:
DR 繼電器觸點
DS 無觸點電壓SSR
DA 電流 DC 4～20mA
+模擬轉換輸出:
TA 將實際值、設定值、控制輸出值中任一量模擬轉換 DC 4～20mA輸出
TV 將實際值、設定值、控制輸出值中任一量模擬轉換 DC 0～1V輸出
+數字通信接口
C RS-232C
C5 RS-485
*SVTC 設定值數字傳輸（用于橫向通訊、***多可帶31塊FCD各儀表應具備RS-485通訊功能）
*TS 時間信號輸出、8路DC24V、50mA，可在程序進行的任一時段打開或關閉該輸出、時間精度0.1%，可作為儀表內置的簡易PLC使用
+IP IP54 表面防水防塵
+TC 端子絕緣防護罩
+BK 黑色表殼（標準為淺灰色）
PCA1R00-000
PCA1S00-000
PCA1A00-000
PCA1R00-100
PCA1S00-100
PCA1A00-100
PCA1A00-300
PCA1S00-300
PCA1R00-300
PCA1A00-510
PCA1R00-510
PCA1S00-510
PCA1R00-210
PCA1S00-210
PCA1A00-210
