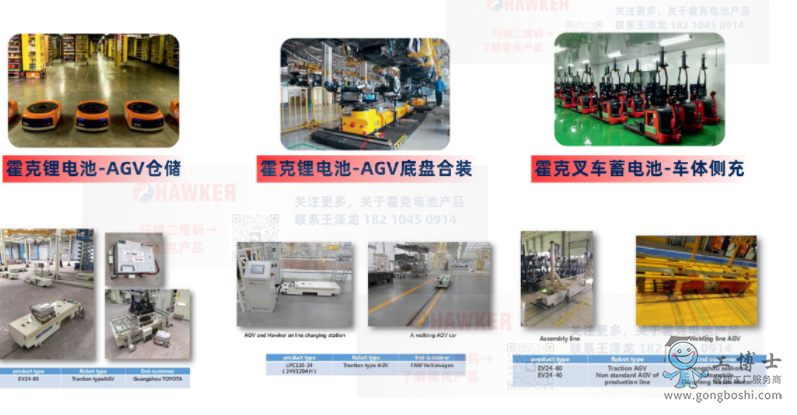

AGV霍克電池EV24-40/AGV小車使用案例



　　霍克HAWKER鋰電池使用，充電維護，AGV應用說明



　　在物流運輸行業里安全可靠的無人搬運車AGV被廣泛地應用于工廠加工系統、具有噪音低、污染小、智能程序控制，**的搬運等許多優點。AGV小車其原理是具有裝備電磁或光學等自動導引裝置，能夠沿規定的導引路徑行駛，具有安全保護以及各種移運載功能的運輸車。由專業的技術人員向計算機程序發出指令，這一指令***終被AGV接受并執行——將輔料送至指定相應地點。方便，快捷減少占地面積、減少人工工作量。



　　驅動機構是AGV的重要組成部分，目前大多采用電池供電為動力源運行。那么在整個系統中電池的供電、放電、充電就顯得尤為重要。



　　當AGV小車的電量即將耗盡達到設置的數值范圍，它會向系統發出請求指令，請求充電，在系統允許后自動到充電的地方依次充電。



　　選用合適的AGV電池對小車的運行有重要的意義。性能優良的電池可以有效減小AGV的外形尺寸和自重，對AGV的工作時間也有著直接的影響，蓄電池特性對AGV的系統設計的影響很大。目前AGV無人搬運車常用的幾種電池有：鉛酸蓄電池、鎳鎘蓄電池、鋰電池電池等，其中鋰電池具有智能控制板，能量密度高電壓高，支持大電流快速充電，能夠設定多種程序的充放電模式，清潔環保等工作穩定的特點，在AGV行業得到了廣泛應用。



　　在AGV行業中霍克鋰電池有著多年AGV行業領域應用的成功案例，產品技術得到行業眾多廠家的應用和推廣，下面以霍克鋰電池為例介紹一下鋰電池的幾種充電情況：



　　霍克鋰電池的在充電過程在線充電即AGV小車不駛離工作線路，不需要專門的時間進行充電。而是利用工作過程中短暫的停駐時間進行充電。這種完全利用碎片時間，不占用工作時間的充電方式實際上就是隨機充電的延伸。只是把充電站點嵌入到AGV的工作流程中，更進一步的提升AGV的工作效率。



　　霍克鋰電池的離線充電即AGV退出服務，駛?cè)氤潆妳^(qū)或?qū)ｉT的充電臺位采用便攜式霍克工業充電機進行充電。



　　霍克AGV電池性能直接影響AGV小車壽命，電池作為AGV小車的能量來源，其性能優劣直接影響AGV能否穩定、**、可靠的運行，也關乎著AGV小車的使用壽命。



　　霍克在線式智能充電站鐵鋰電池LPC充電樁



　　霍克在線自動充電站



　　本產品專為自動導引/純電動乘用/電動叉車應用而設計。產品由基本電源模塊N+1并聯組合，***大滿足24V120A電源應用。該機采用專門針對AGV小車應用需求開發的控制器，實現邏輯控制、系統保護、參數設置、充電器管理、上位通訊等功能，采用7英寸全彩觸摸屏實現人機交互.



　　詳情聯系王澤龍。



　　該系統具有以下特點：



　　●直流輸出24V60A和48V50A模塊化電源，支持電流擴展升級。



　　●熱插拔模式，N+1冗余結構保護



　　●超高功率密度，體積小巧



　　●標準效率高達92%



　　●多種使用方式（獨立收費、互動收費、維護收費）



　　●帶工業通訊總線（CAN/MODBUS/PROFIBUS DP）



　　●高防護安全等級（IP54），專為工業應用而設計



　　AGV霍克電池EV24-40/AGV小車使用案例



　　本產品專為自動導引車/電動叉車等應用而設計。產品由基本電源模塊N+1并聯組合，***大滿足24V240A/48V200A電源應用。本機采用專為自動生產線的AGV小車應用而設計的控制器。實現邏輯控制、系統保護、參數設置、充電器管理、上位通訊等功能，采用7英寸全彩觸摸屏實現人機交互。



　　該系統具有以下特點：



　　●超大功率，240A 24V/200A 48V



　　●熱插拔模式，N+1冗余結構保護



　　●超高功率密度，體積小巧



　　●支持當前擴展升級



　　●標準效率高達92%



　　●多種使用模式（快充、互動充、均衡充、維護充）



　　●提供IO口用于系統聯鎖保護



　　●帶工業通訊總線（CAN/MODBUS/PROFIBUS DP）



　　●高防護安全等級（IP54），專為工業應用而設計



　　AGV霍克電池EV24-40/AGV小車使用案例



　　產品規格



　　電壓等級



　　24V系統



　　48V系統



　　模型



　　LPC120-24



　　LPC180-24



　　LPC240-24



　　LPC100-48



　　LPC150-48



　　LPC200-48



　　力量



　　3600W



　　5400W



　　7200W



　　6000W



　　9000W



　　12000W



　　充電電流



　　5~120A



　　5~180A



　　5~240A



　　5~100A



　　5~150A



　　5~200A



　　輸入電壓



　　220VAC±10%，50/60Hz（可選380VAC±10%）



　　功率因數



　　≥0.99 220Vac/50A，≥0.98 220Vac/25 A（單模塊）



　　動態調整率



　　±5.0%用于10-90%或90-10%負載變化，調整時間<200us



　　負載調節



　　±0.5%從10%到100%負載



　　充電電壓



　　16～30VDC



　　43～58VDC



　　穩流精度



　　≦±0.5%



　　噪聲電壓



　　<200 mV峰值，30 MHz帶寬，<2 mV rms電話重量



　　調節精度



　　≦±0.5%



　　時間精度



　　≦±10S/24h



　　充電參數設置



　　電壓



　　0.01V



　　當前的



　　0.1A



　　時間



　　1S



　　方面



　　根據功率



　　重量



　　根據功率



　　工作溫度



　　0℃～45℃



　　儲存溫度



　　-10℃～40℃



　　工作濕度



　　相對濕度10%~80%，無凝露



　　保護



　　過流、過壓、過溫、反接、漏電、短路、切斷



　　溝通



　　CAN/MODBUS/PROFIBUS DP可選



　　交互DIO



　　干接點DIO，電池接點通知，待機，充電，充電完成，故障



　　安全標準



　　IEC 60950-1



　　電磁兼容標準



　　EN 61000-6



　　環境



　　ETSI EN 300 019-2符合RoHS標準



　　絕緣和壓力



　　3.0 KVAC–輸入對輸出1.5 KVAC–輸入到地0.5 KVDC–輸出到地



　　平均無故障工作時間



　　500萬小時



　　噪音



　　50DB



　　霍克充電站采用落地腳安裝方式。
